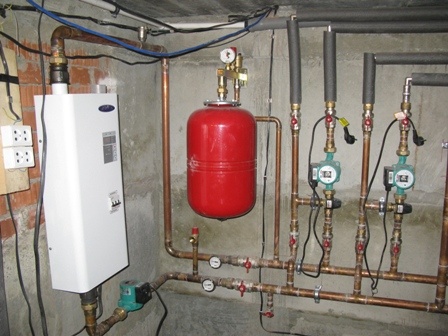

Простою та важливою деталлю є розширювальний бачок для опалення. Простий, тому що це звичайна сталева ємність у закритій системі опалення — резервуар, розділений пружною діафрагмою. А важливість розширювального баку для котла пов’язана з його роллю.
Бак виконує такі функції:
- компенсувати надлишки теплоносія після нагрівання та розширення;
- погашати гідравлічні удари;
- оптимізувати роботу насоса та стабілізувати тиск на виході.
Зупинимося докладніше на закритих розширювальних баках для газових котлів. Діафрагма всередині бачка поділяє два середовища: повітря та воду. В окремих конструкціях діафрагма замінена суцільною гумовою грушею всередині резервуару. У водяний відсік вварений штуцер, що підводить, з різьбленням певного діаметру, у повітряний — штуцер автомобільного типу з ніпелем, щоб була можливість закачати повітря.
За формою можна вибрати бочкоподібний або плоский розширювальний бак для опалення. Перший тип схожий на бочку, а другий буває круглим та прямокутним. Форм-фактор визначається способом монтажу: для підвішування зручно брати плоскі та мініатюрні версії, щоб ставити на підлогу — стійкі бочкоподібні (бувають навіть з ніжками).
Рідина не стискається, але здатна змінювати обсяг. Нагрів і охолодження: гаряча вода розширюється, а холодна — зменшується. Оскільки нинішні опалювальні системи роблять у більшості замкнутими (без виходу в атмосферний простір), то і внутрішній обсяг чітко обмежений. Тому замкнений контур має ризики. Без розширювального бака для котла нагрітий та розширений теплоносій зустріне перешкоду, а коли не зможе більше рости вшир, підскочить тиск — і рідина пролиється через аварійний клапан.
У позиції вимкненого котла після охолодження води тиск, що впав, не дасть котлу запуститися — доведеться вручну заповнювати втрати об’єму. Те ж саме, до речі, станеться і з неправильно підібраним обладнанням, тому треба точно розраховувати обсяг баку.
При розрахунку враховують мінімальну та максимальну температури носія, коефіцієнт рідинного розширення, допустимі показники тиску в контурі. Спробуємо приблизно прикинути.
Найменший розширювальний бак треба планувати на 10% всього водяного обсягу системи. А краще загальний обсяг обчислюється за технічними характеристиками труб: місткість метру труби помножується на метраж. У документації є об’єм секції батареї. За бажанням вираховується переріз труби і множиться на довжину трубопроводу.
Підсумуємо. Правило 1 — однакова кількість холодної та гарячої води займає різний об’єм. Правило 2 — що більшого об’єму бачок, то менше при зміні температурного режиму змінюється тиск. Правило 3 — об’єм баку має перевищувати 10% від загального водяного об’єму у закритій системі. Правило 4 — якщо в трубопровід залита незамерзаюча рідина, беріть бачок у 2 рази більше, оскільки коефіцієнт розширення більший.
Як накачати тиск в котлі?
Питання з тиском у розширювальному бачку не має однозначної відповіді. Його визначають за робочим тиском в контурі, а воно, у свою чергу, залежить від багатьох умов. Але алгоритм приблизно такий.
Охолоджений теплоносій і нормальний тиск у системі відповідає малій кількості води в бачку (приблизно 1/5 об’єму). Щоб отримати такий результат, треба закачати повітря під тиском на 1/5 менше, ніж робочі характеристики системи. Приклад. При робочому тиску 1 атмосфера накачуємо тиск у розширювальному бачку 0,8 атмосфер. Розрахунок такий: 1-(1*1/5) = 1-0,2 = 0,8 атмосфер.
А тепер корисні поради, як правильно накачати розширювальний бак в котлі покроково:
- Перевіряємо цілісність мембрани та наявність повітря в розширювачі, тобто притискаємо ніпель і спускаємо повітряний шар, спостерігаючи за манометром падіння тиску і помічаючи кількість газу, що виходить.
- Ознаки мембранної герметичності та заповнення баку водою на 100% — повітря закінчується дуже швидко, тиск опускається до нуля, і вода не виходить назовні.
- Далі зливаємо з опалювальної системи 4/5 об’єму бачка.
- Накачуємо повітря до робочого тиску.
Підрахунки з прикладу. Дано: 8-літровий бачок, робочий тиск 1,3 атмосфери. Рішення: злити з системи 6,5 літрів та підкачати тиск у котлі опалення до показань манометра 1,3 атмосфери.
Що робити, якщо мембрану розгерметизовано? Якщо з натисканням на ніпель тече вода, то бак доведеться міняти на новий.
Що буде, якщо перекачати повітря? Спрацює скидний клапан-запобіжник, розрахований на певний ліміт тиску.
Варто згадати, що розширювальні баки є актуальними не тільки в системі опалення, а й у гарячому водопостачанні. Для ГВП використовують малі обсяги (до 1 л) і встановлюють бачки на вході води у пральні машинки, колонки, котли. Розширювальні резервуари компенсують гідроудар з різким стрибком тиску під час швидкого закриття кранів та клапанів.
